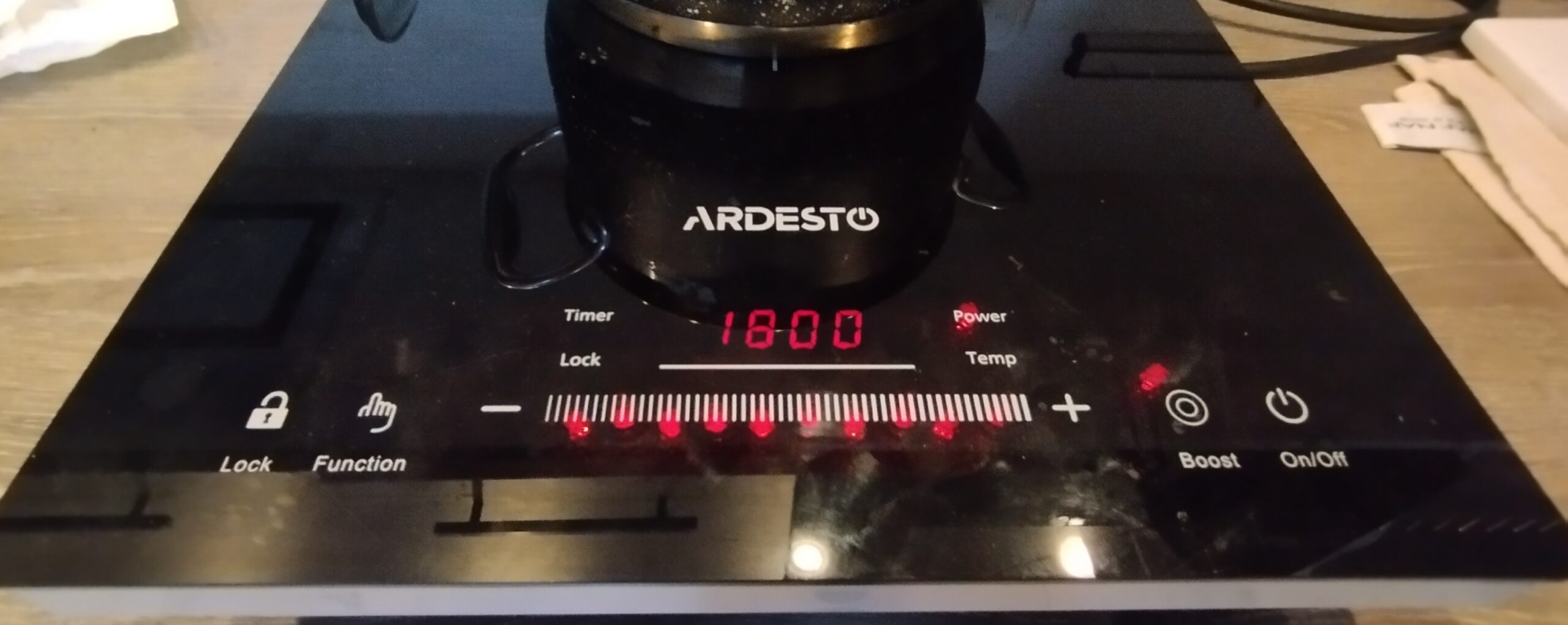

Не вмикається.Вийшли з ладу:– запобіжник вхідний 10А 250В. Замінено на аналогічний.– діодний міст D25XB 80 (800V 25A). Замінено на діодний міст GBJ3510– транзистор IGBT SP25N135T (1350V 25A) замінено на транзистор HW30N135R5XKSA1– стабілітрон zd1 на 18В замінено стабілітрон 1N4746A
-

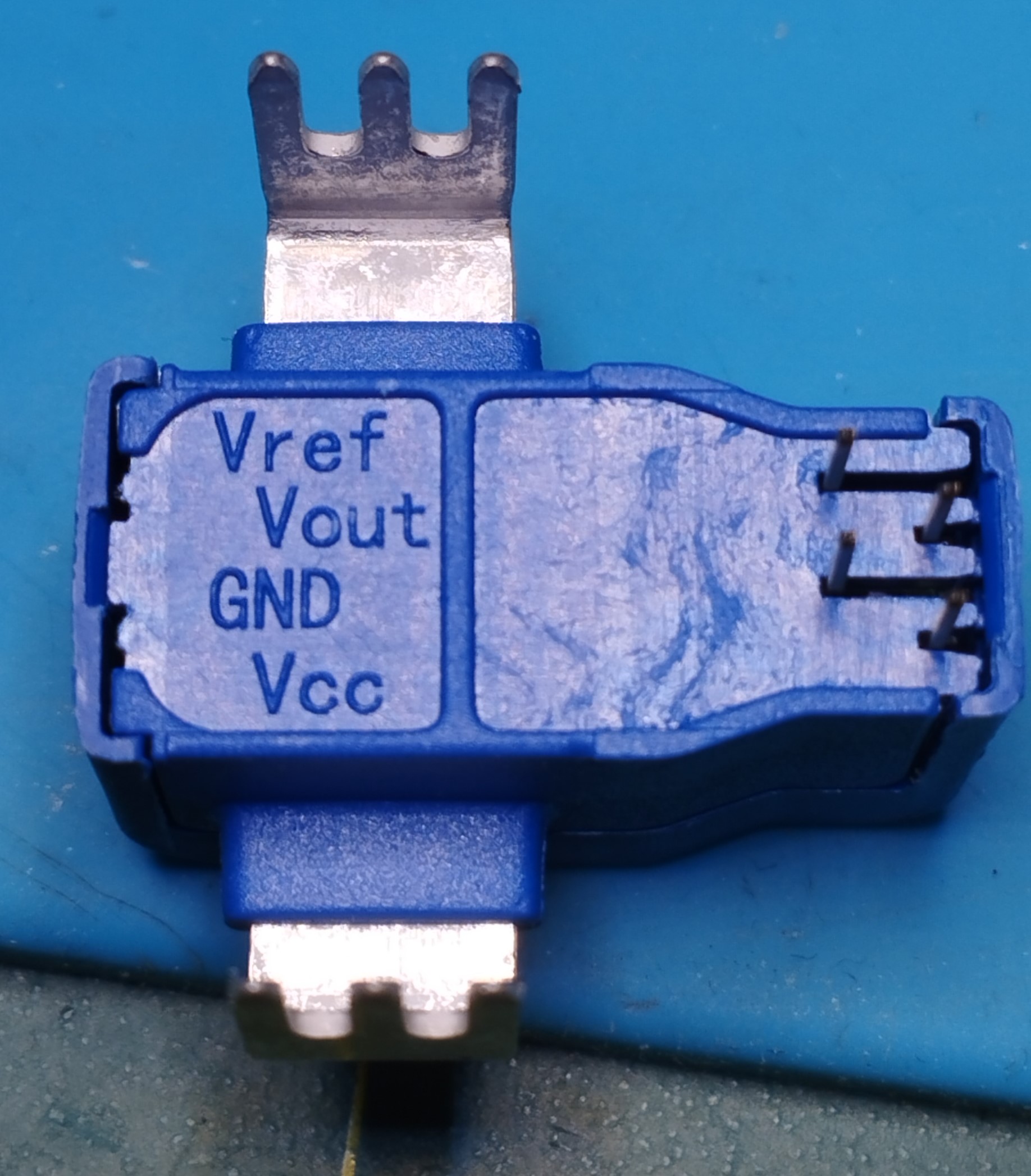

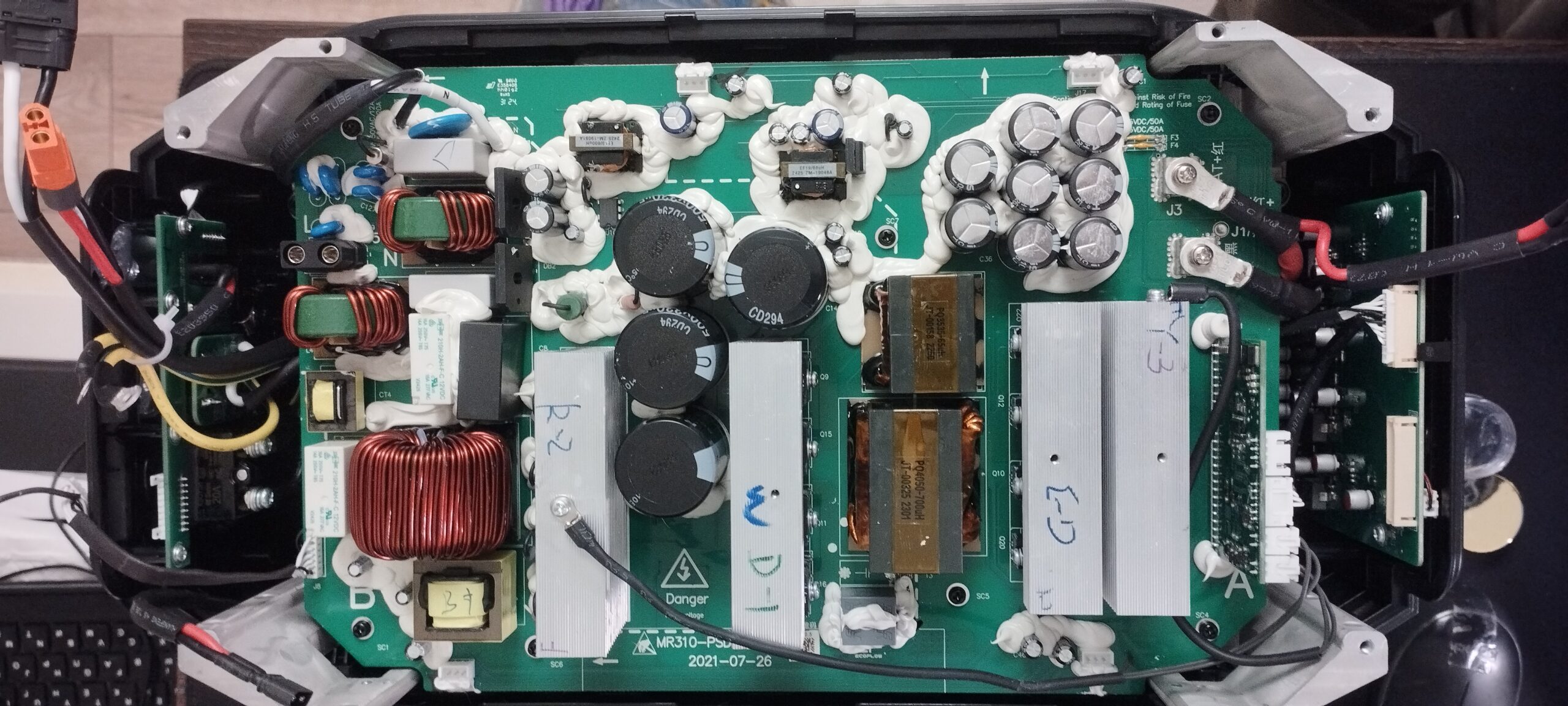

Станції з однаковими симптомами. Не працює вихід 220В. Станція 1 Помилка по AC 220В. Замінено:SMD електролітичні конденсатори по живленню на субмодулі з процесором.Резистори на 200 Ом – 2 штДатчик струму MT9222WT-20RB5. Датчик опитується при старті. І коли на його виході нема напруги в половину живлення, тобто 2,5 Вольт то видає помилку AC. Щоб не свистів, замінено конденсатори в БЖ на контролері ME8327B- кераміка 10х50V та 222х1kV Станція 2 Замінено:Резистори на 200 Ом – 2 шт SMD електролітичні конденсатори по живленню на субмодулі з процесором. Станція 1 Станція 2
-
Станція 1 (…15) Overload при вмиканні USB портів.Несправний перетворювач напруги для живлення USB портів на платі сонячної зарядки (MPPT). При цьому повна напруга батареї потрапляла на плату дисплея (PD). Результат – пошкоджені кола всіх портів USB Type-A.Про проблему було відомо відправнику, так як на платі дисплея вже стояв сірий хрест. Багато подряпин на корпусі. На платі MPPT замінено:конденсатори 220х35 – 3 шт.транзистори JMSH1004AE (SH1004A) – 2 шт. На платі дисплею DP замінено:запобіжники на 3А (маркування “Р”) – 4 штзапобіжники на 7А (маркування “V”) – 2 шт (поставив на 6.3А)мікросхема IP5636 – 2 штмікросхема IP5625T – 2 штSMD конденсатори EEEFK1V101XP –…
-

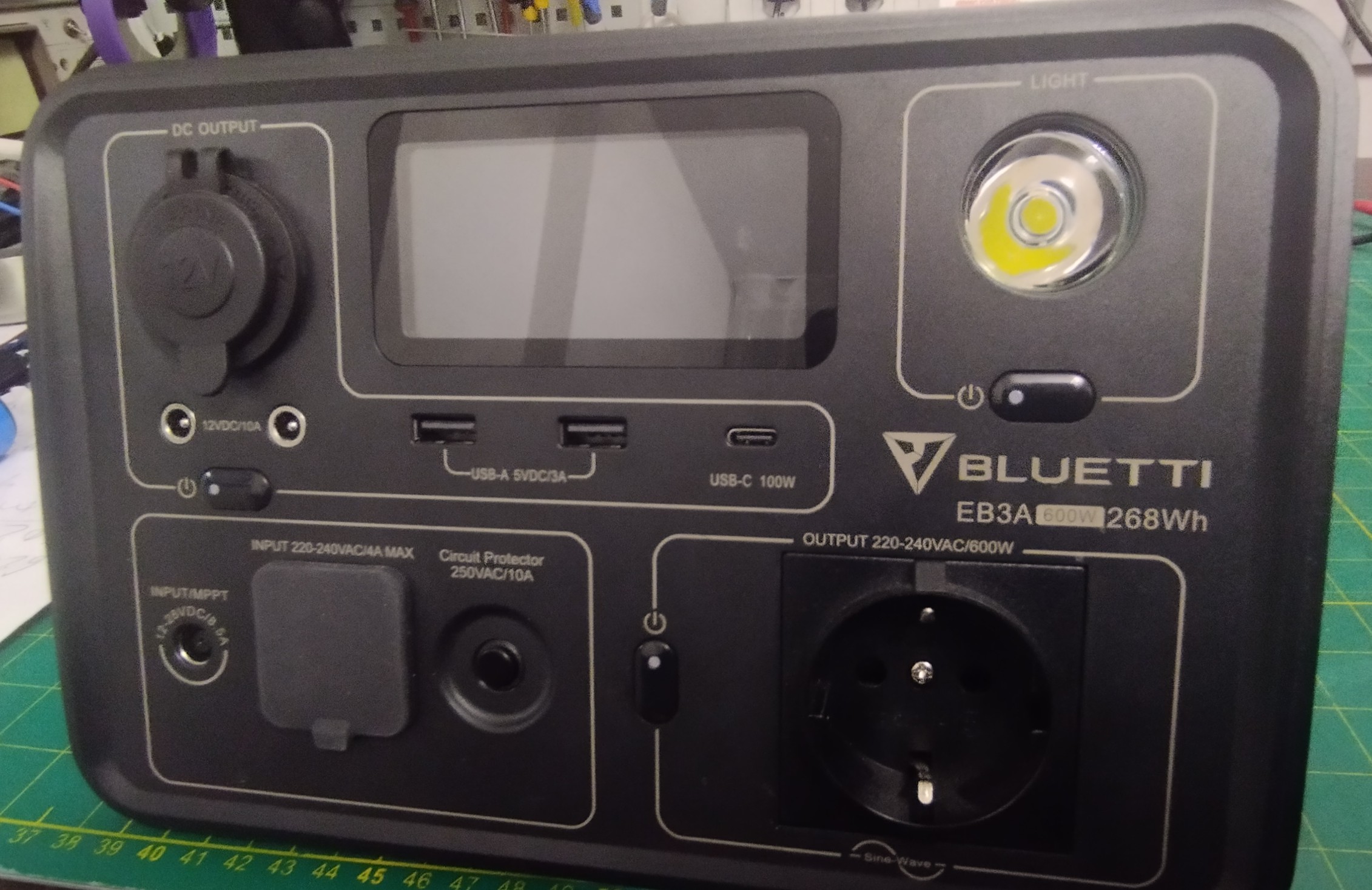

Зарядна станція почала миготіти індикатором заряда акумулятора.Докладної інформації по станції, крім інструкції, знайти не вдалось.Допомогла повна розбірка, обезструмлення всіх плат та подальша збірка. Якісь заводської збірки не сподобалась.
-
Повністю перестав вмикатись. Відгнила одна ніжка вхідного дроселя. Відновлено.
-

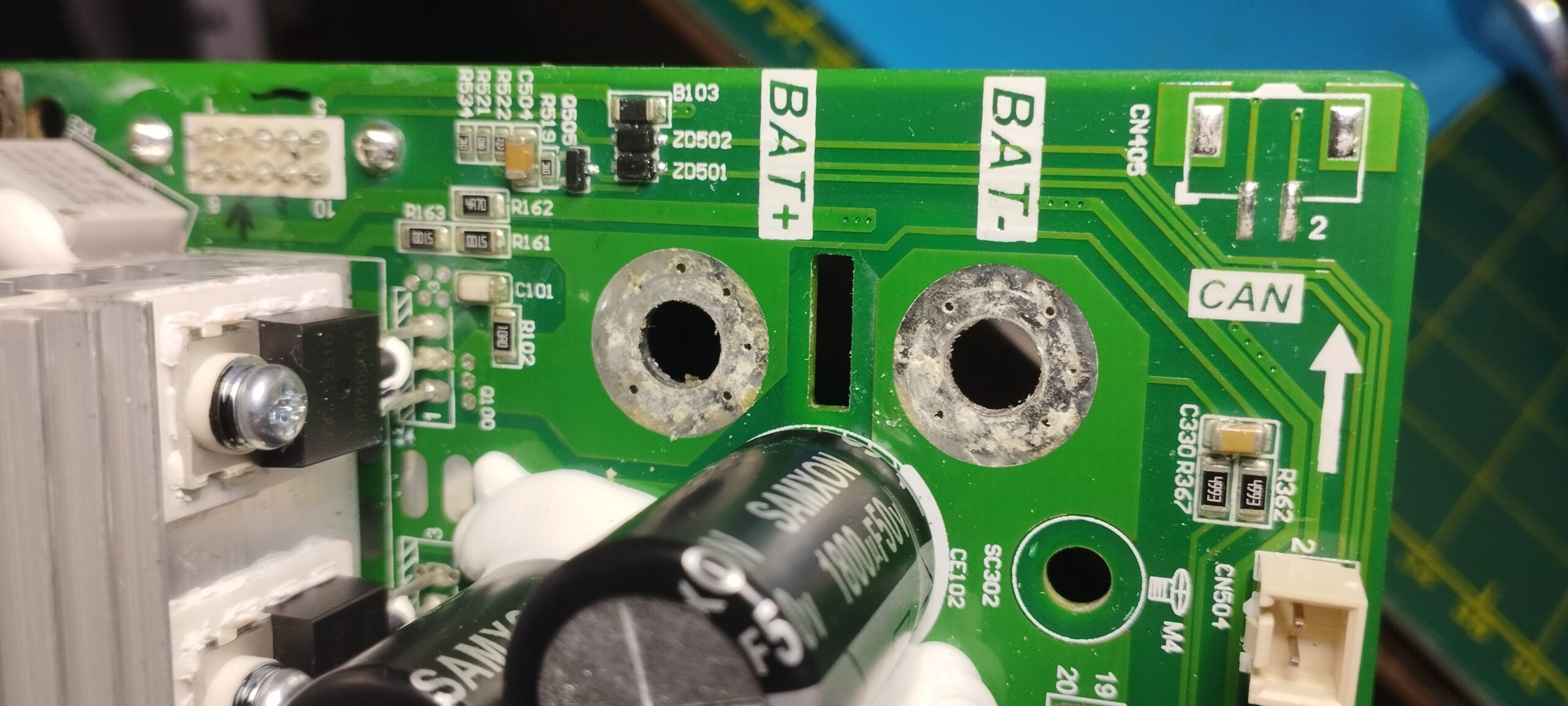

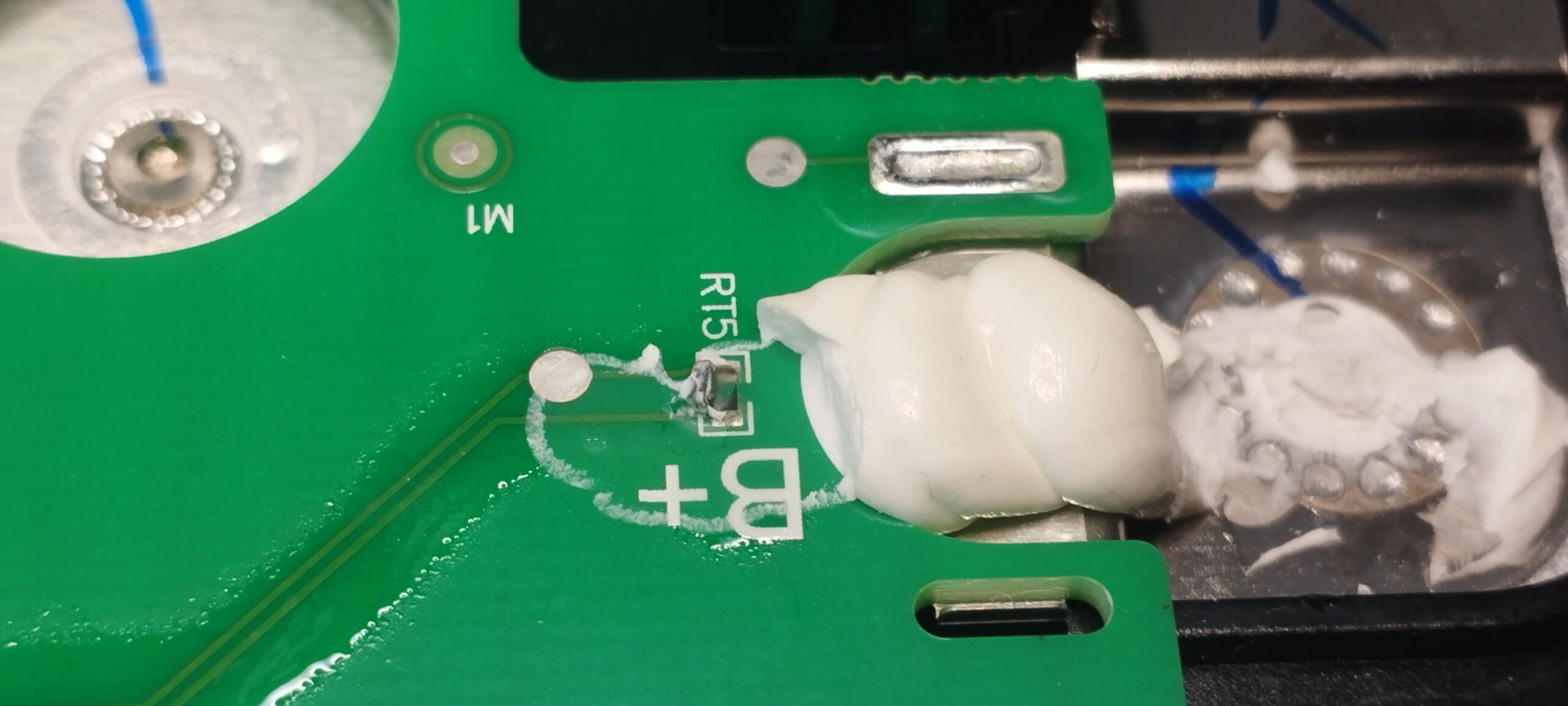

При вмиканні висвічує помилку по батареї.Виявився не дожатим контакт між батареєю та інвертором. Хтось криво, не по різі, закрутив болт.
-

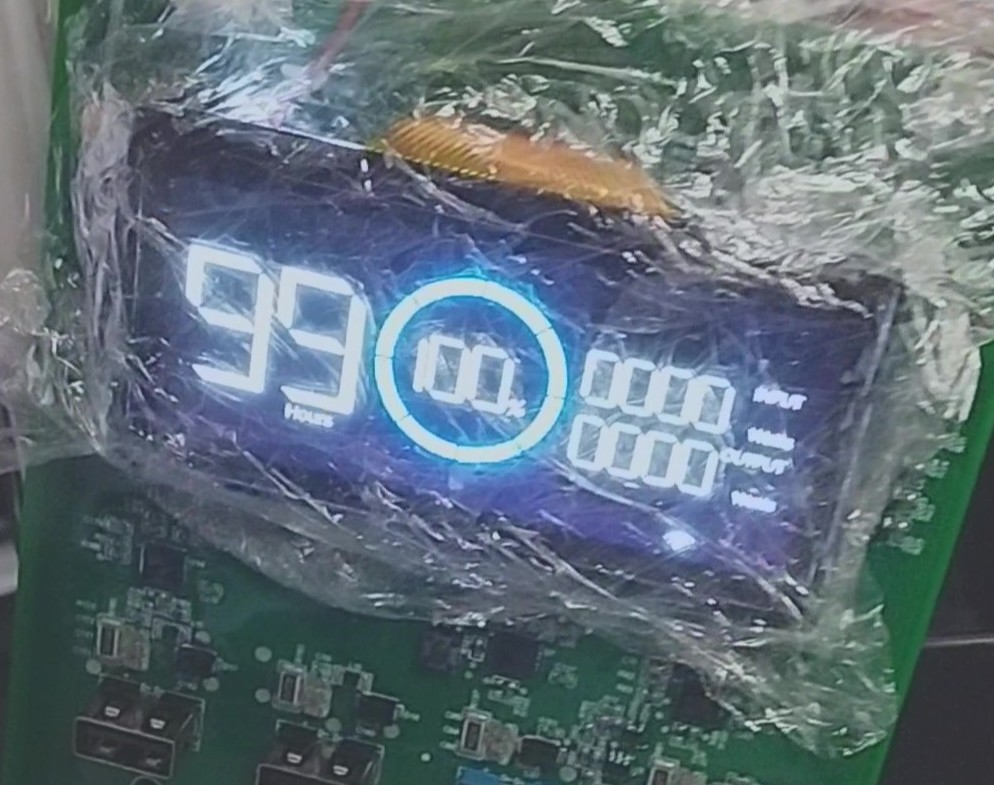

Model: EFD310 Симптоми:— Хаотично, самі по собі вимикаються розетки 220 В.— При заряджанні від мережі 220 В, постійно клацають реле: то вмикають, то вимикають зарядку.— Не працюють всі USB порти на передній панелі. При вмиканні одразу вимикаються. Після довгих пошуків, виявилось, що проблема в передній панелі, і то шляхом підкидання на іншу з робочої станції.Підозра впала на стабілізатор живлення U2 на 3.3 Вольти. На його виході була підвищена напуга десь коло 4-4,5 В. Цього виявилось достатньо для того, щоб станція глючила.U2 = HT7533-2 замінив на ME6216A33M3G. Або можна на L78L33ABUTR
-

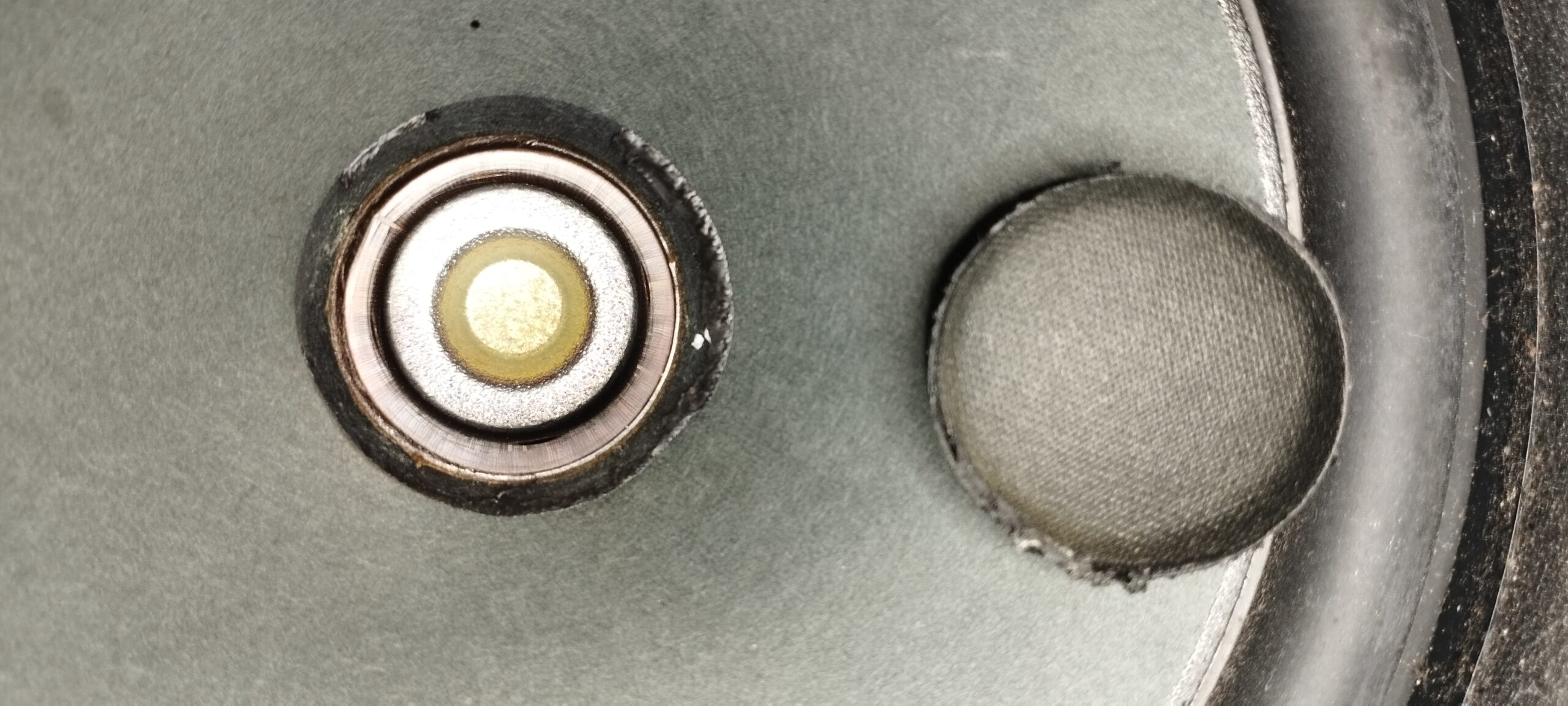

Ремонт динаміка. Код деталі 96330-D9000. Почав “хрипіти” динамік в лівих дверях водія. Відклеївся та змістився магнітб, і керном (сердечником) затиснуло звукову котушку. Вдалося віцентрувати за допомогою трьох гвинтів, закручених по периметру магніту.Приклеював епоксидним клеєм.Для контролю також відклеювався пилозахисний ковпачок.
-

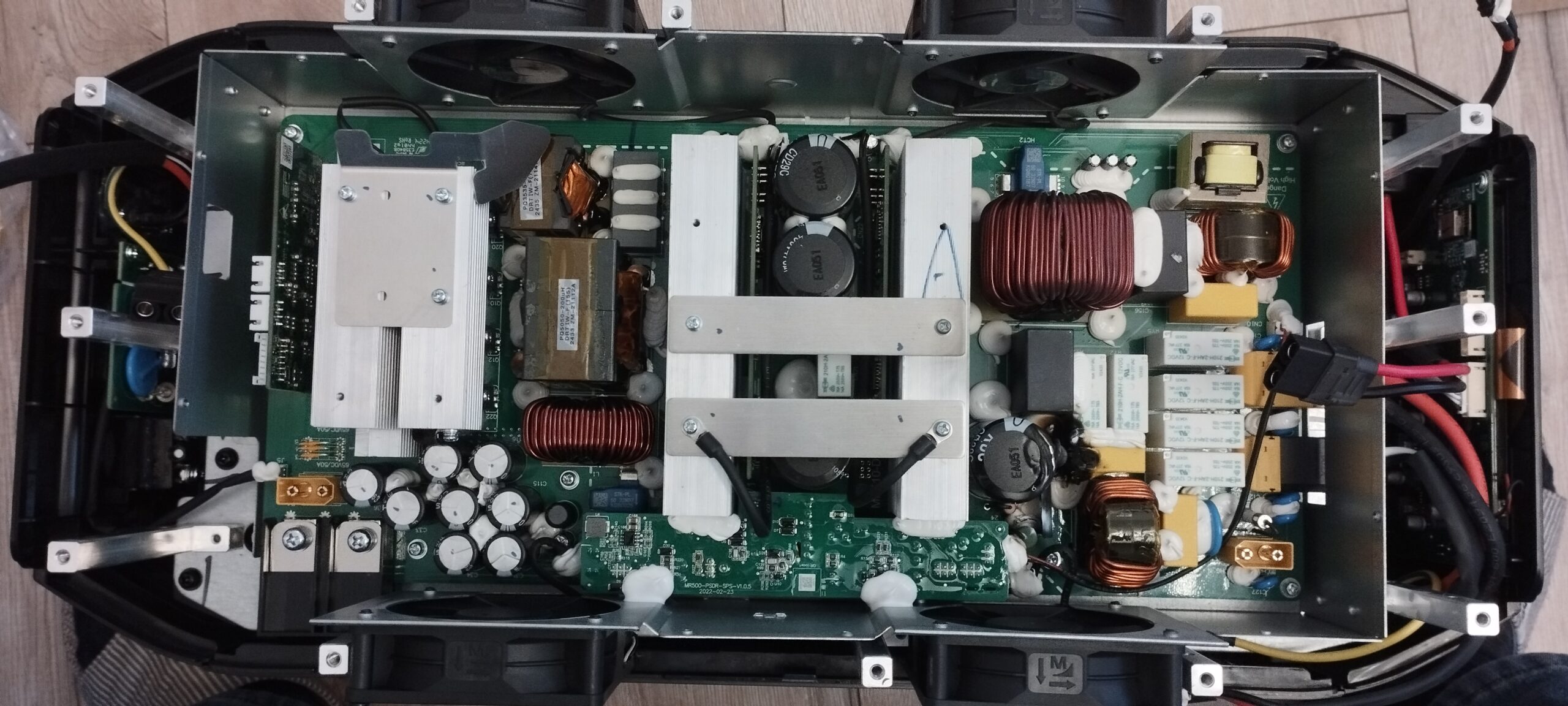

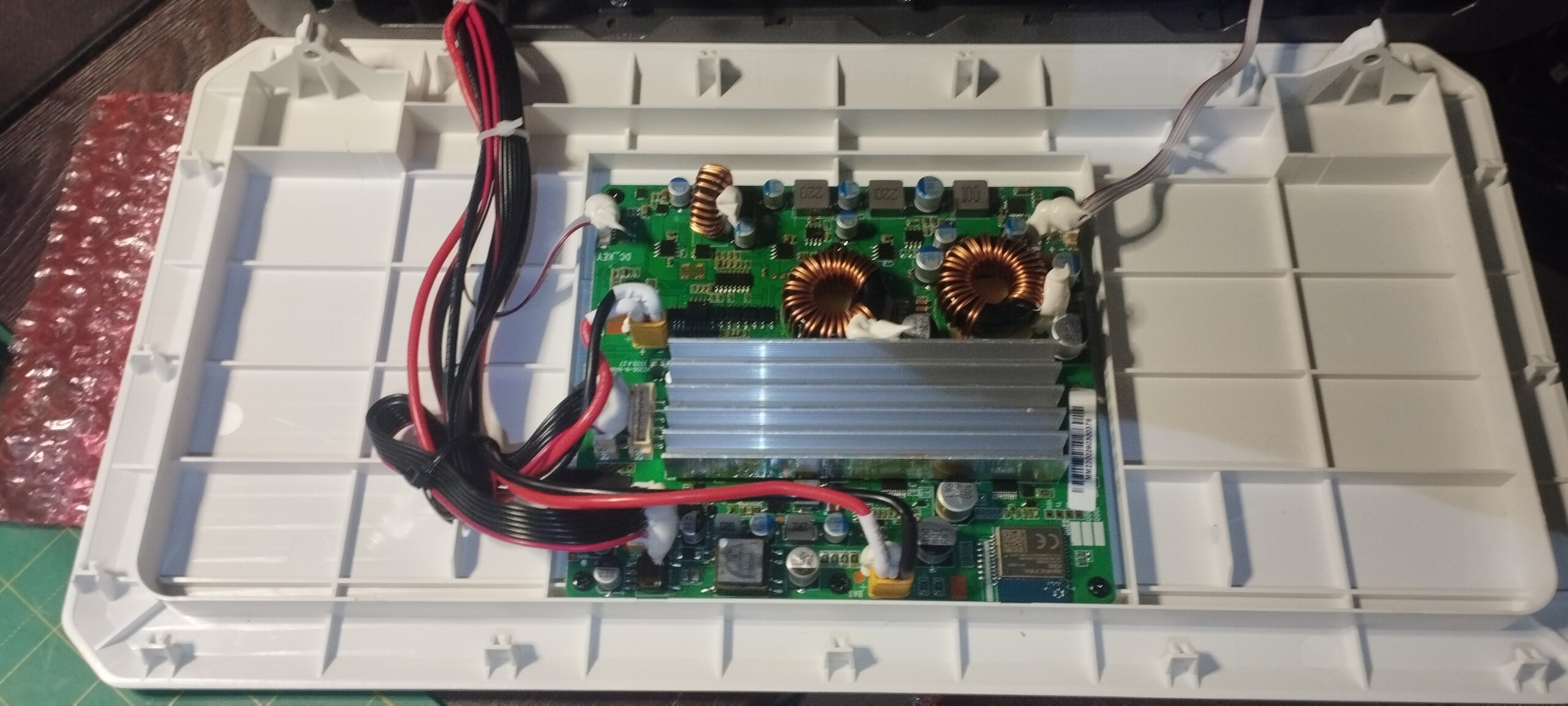

Ремонт інвертора після зустрічного струму. Не вмикається вихід. Помилка 22. На платі інвертора замінено:Запобіжник F1 – 20AДіодний міст GBU8HДва резистори 100-390 ОмТранзистори G60T60AK3HD на G75T60AK3HD – 6 шт.Драйвери NSI6602A – 3 штПісля заміни тестовий запуск пройшов нормально і інвертор запустився. Але вже під час збирання станції коротнуло живлення по 5 вольтам на платі сонячної зарядки. Перестали працювати виходи 12 Вольт прикурювача та USB. Після заміни двох LM321-TR в перетворювачах, з’явились напруги на USB та 12 Вольт прикурювача. Також, при прогонці виявилось, що не йшла швидка зарядка – вище 600Вт. Пробував замінити 9А3 (TP181A3-CR) на субмодулі з процесором на інверторній платі.…
-

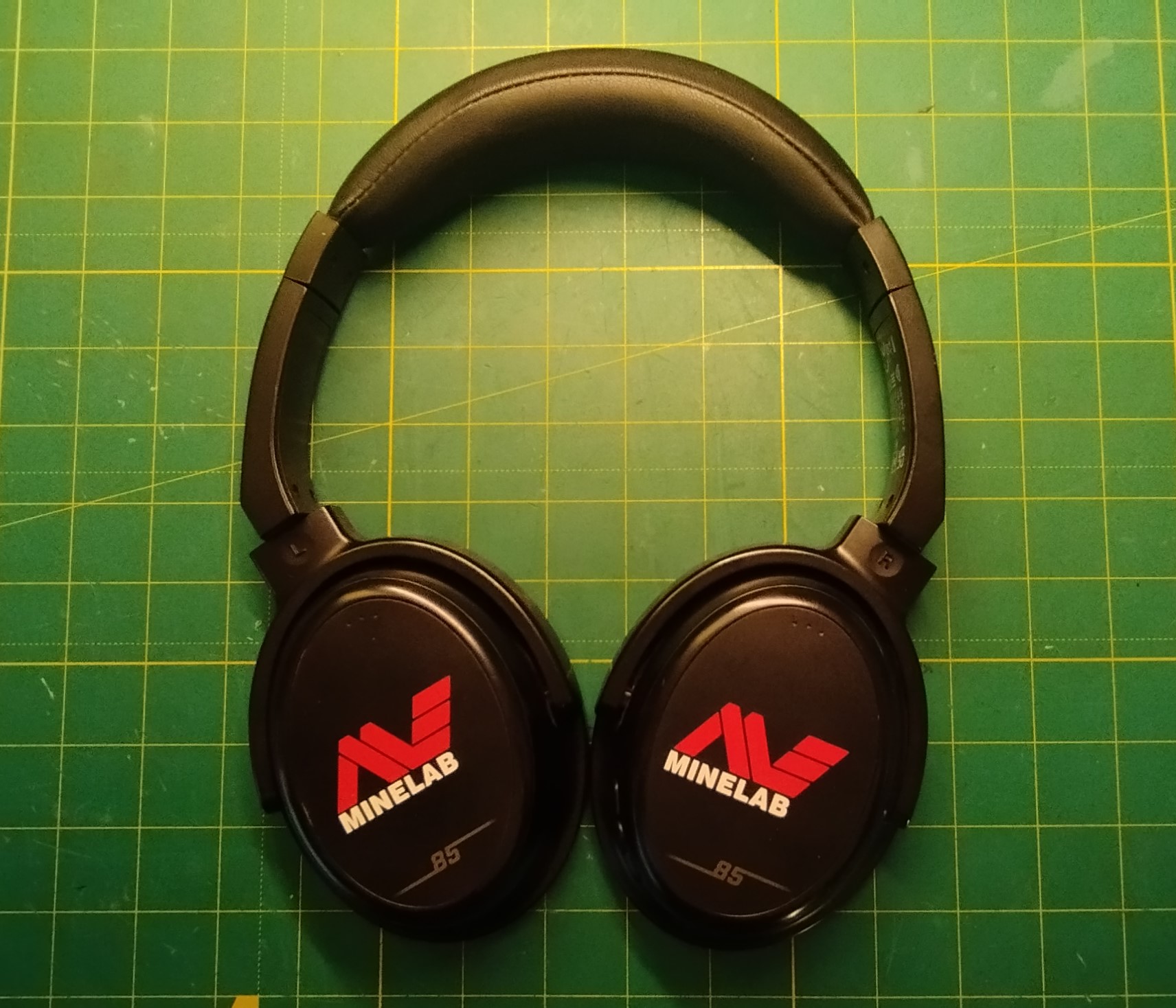

Не працює одна сторона. Пошкоджено мембрану з обривом дротів в місці їх проходження. Замінено обидва динаміка на нові від Bose.
