Станція 1 (…15)
Overload при вмиканні USB портів.
Несправний перетворювач напруги для живлення USB портів на платі сонячної зарядки (MPPT). При цьому повна напруга батареї потрапляла на плату дисплея (PD). Результат – пошкоджені кола всіх портів USB Type-A.
Про проблему було відомо відправнику, так як на платі дисплея вже стояв сірий хрест. Багато подряпин на корпусі.

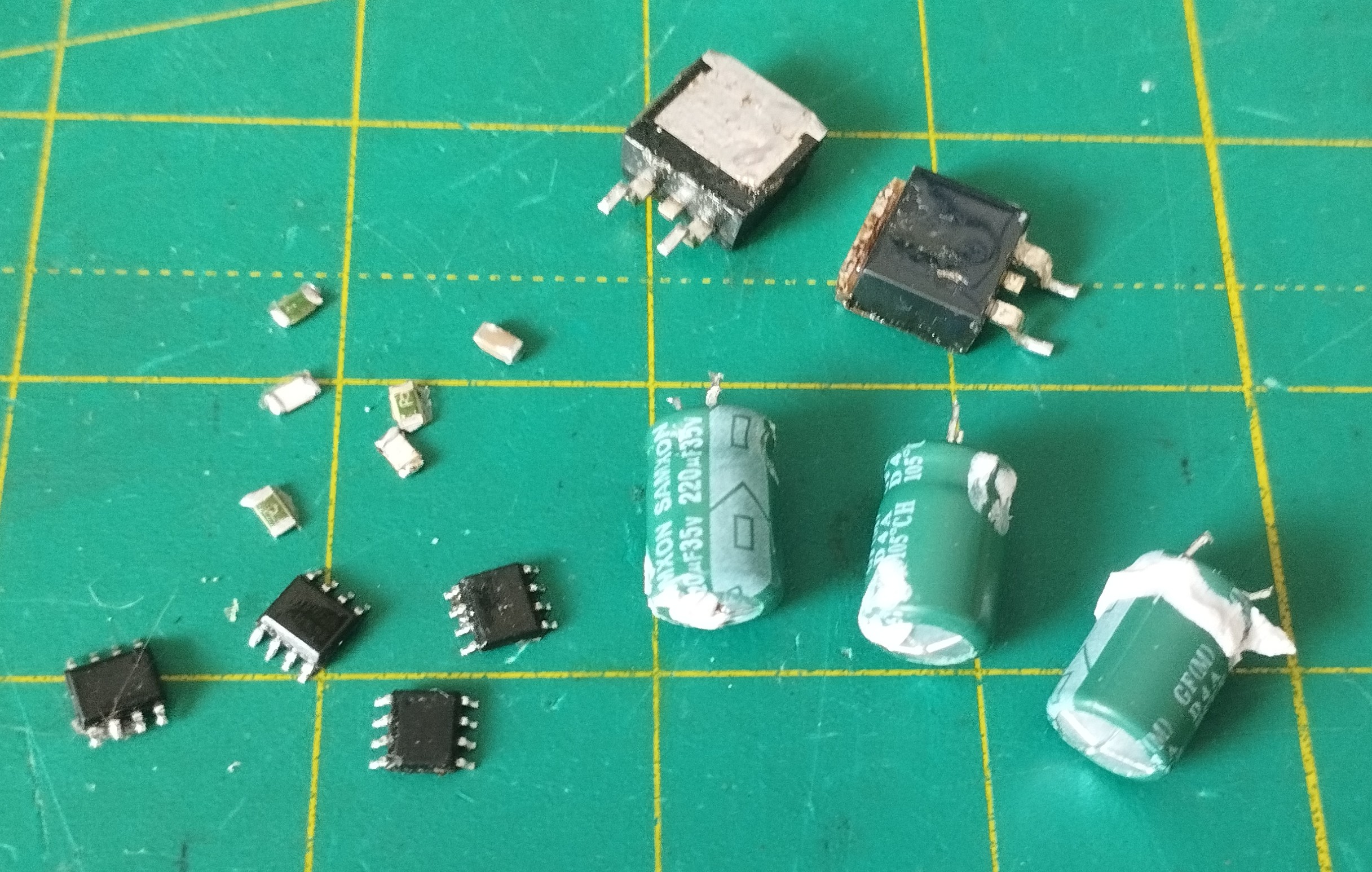

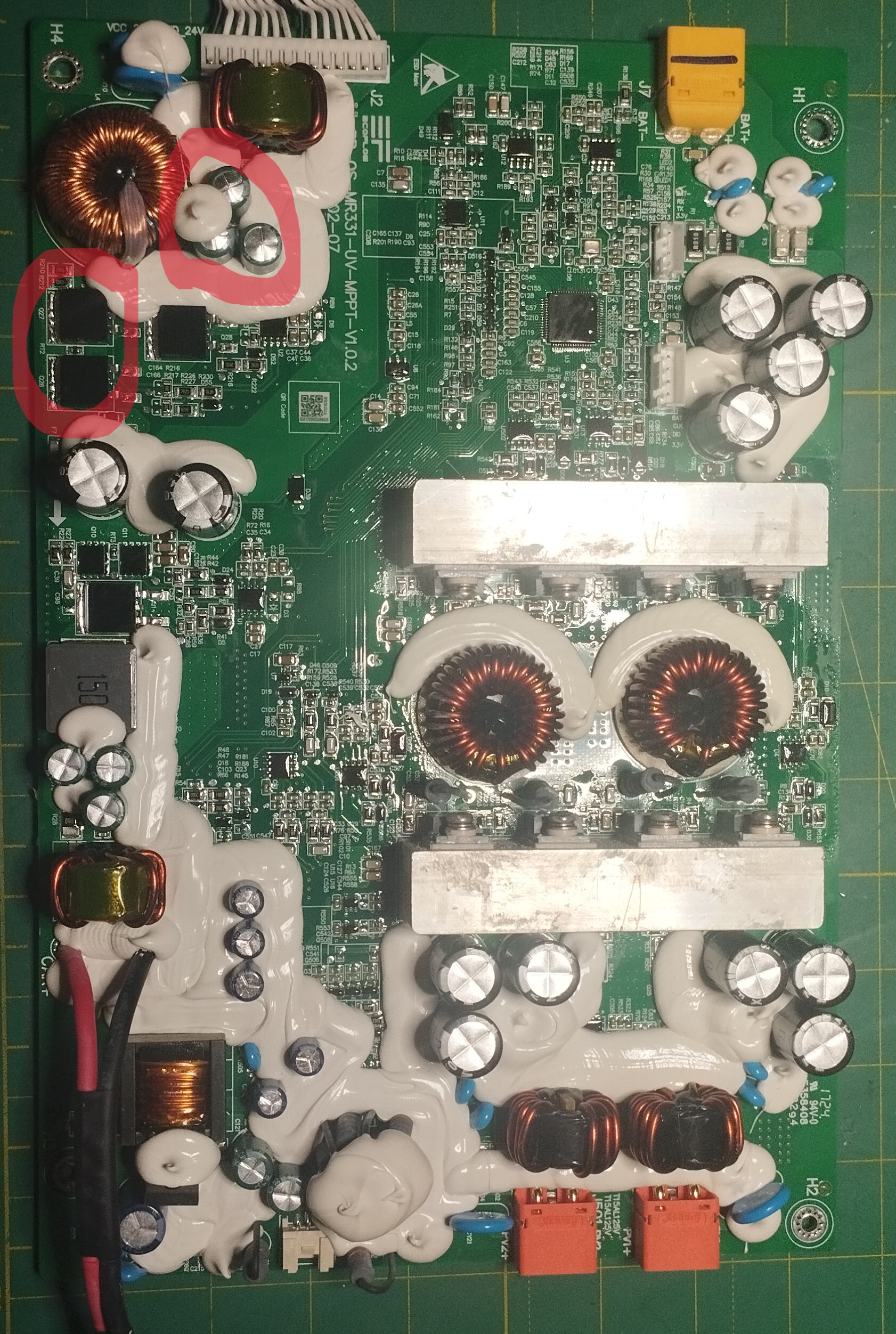

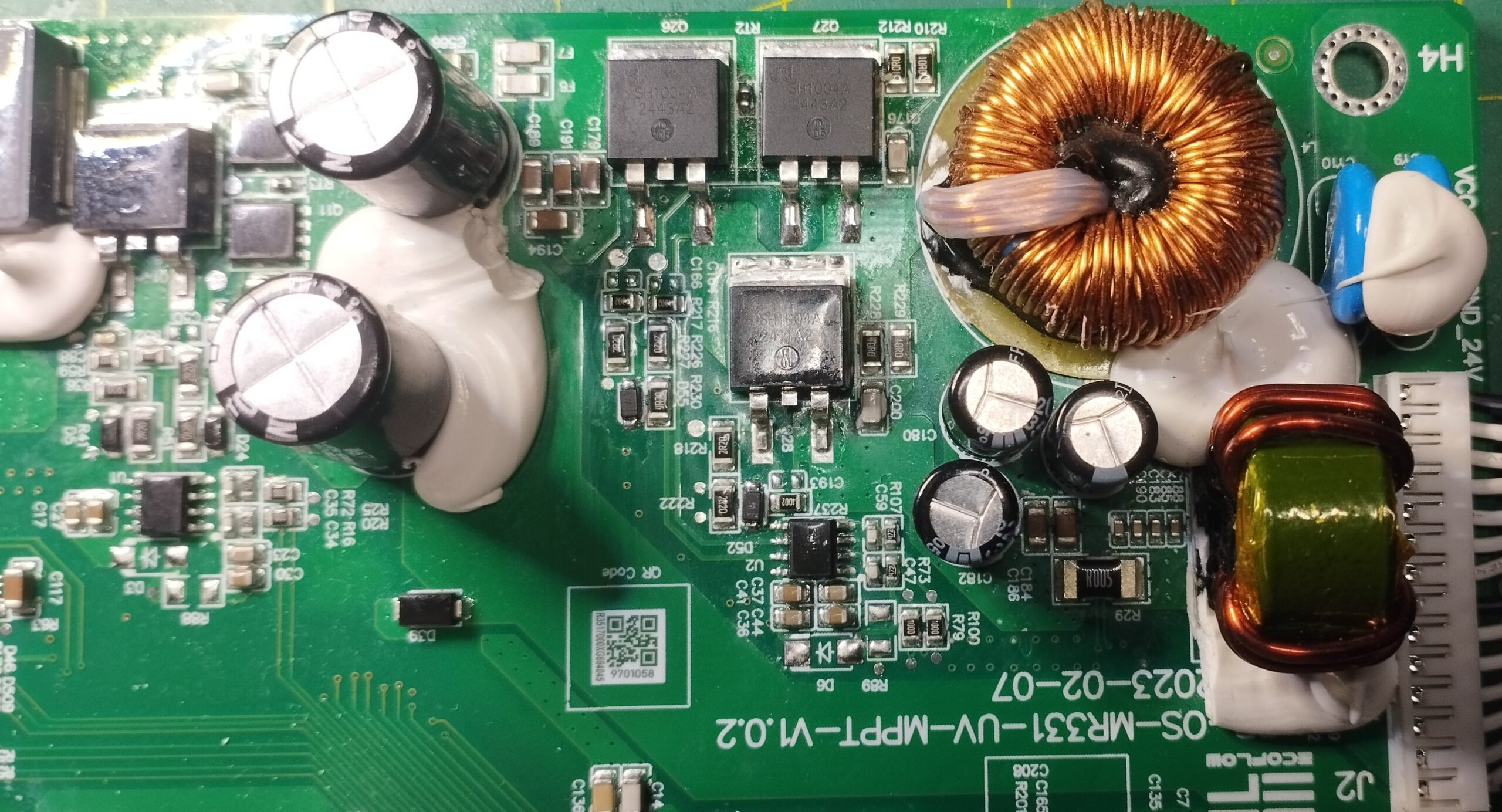

На платі MPPT замінено:

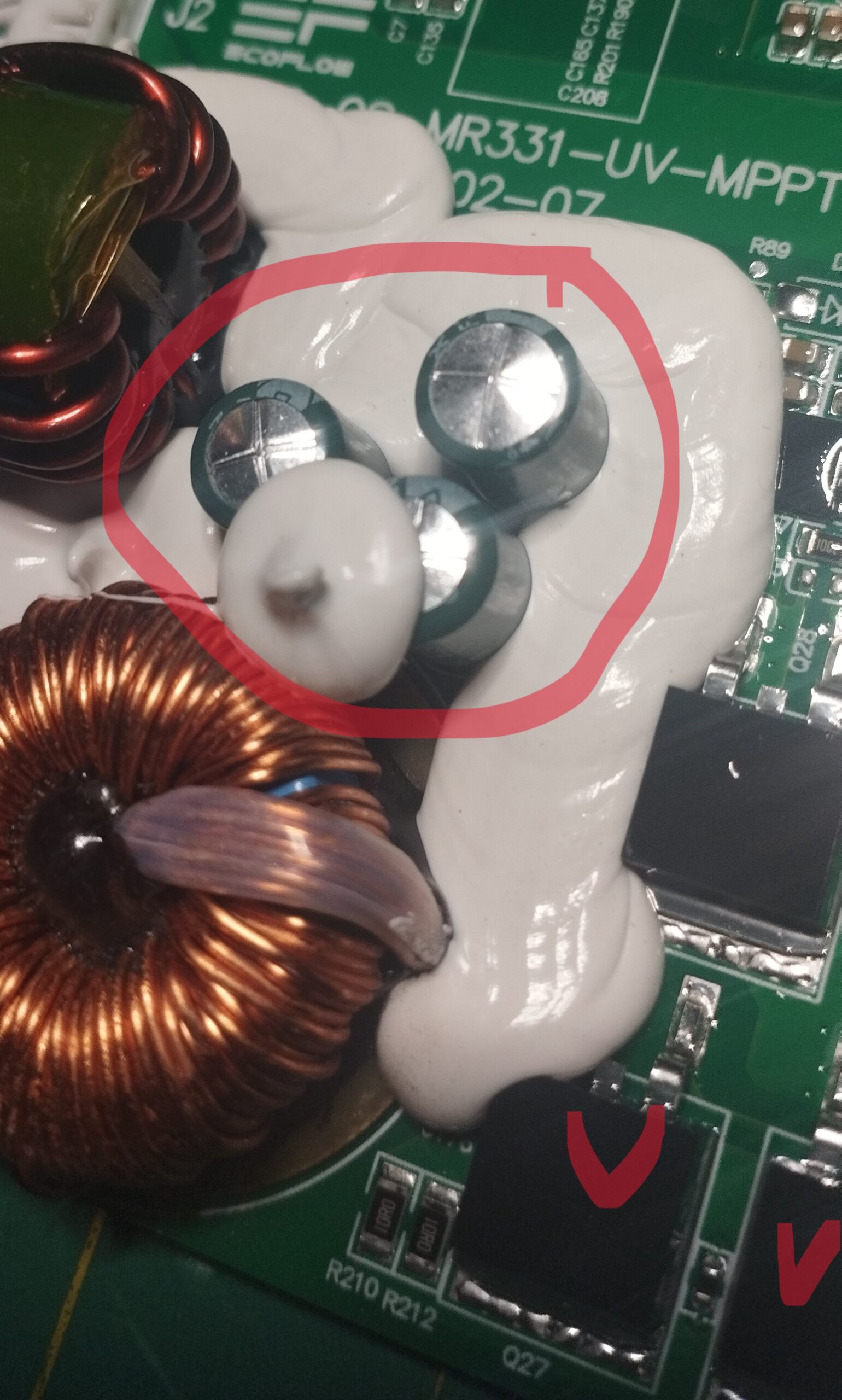

конденсатори 220х35 – 3 шт.
транзистори JMSH1004AE (SH1004A) – 2 шт.

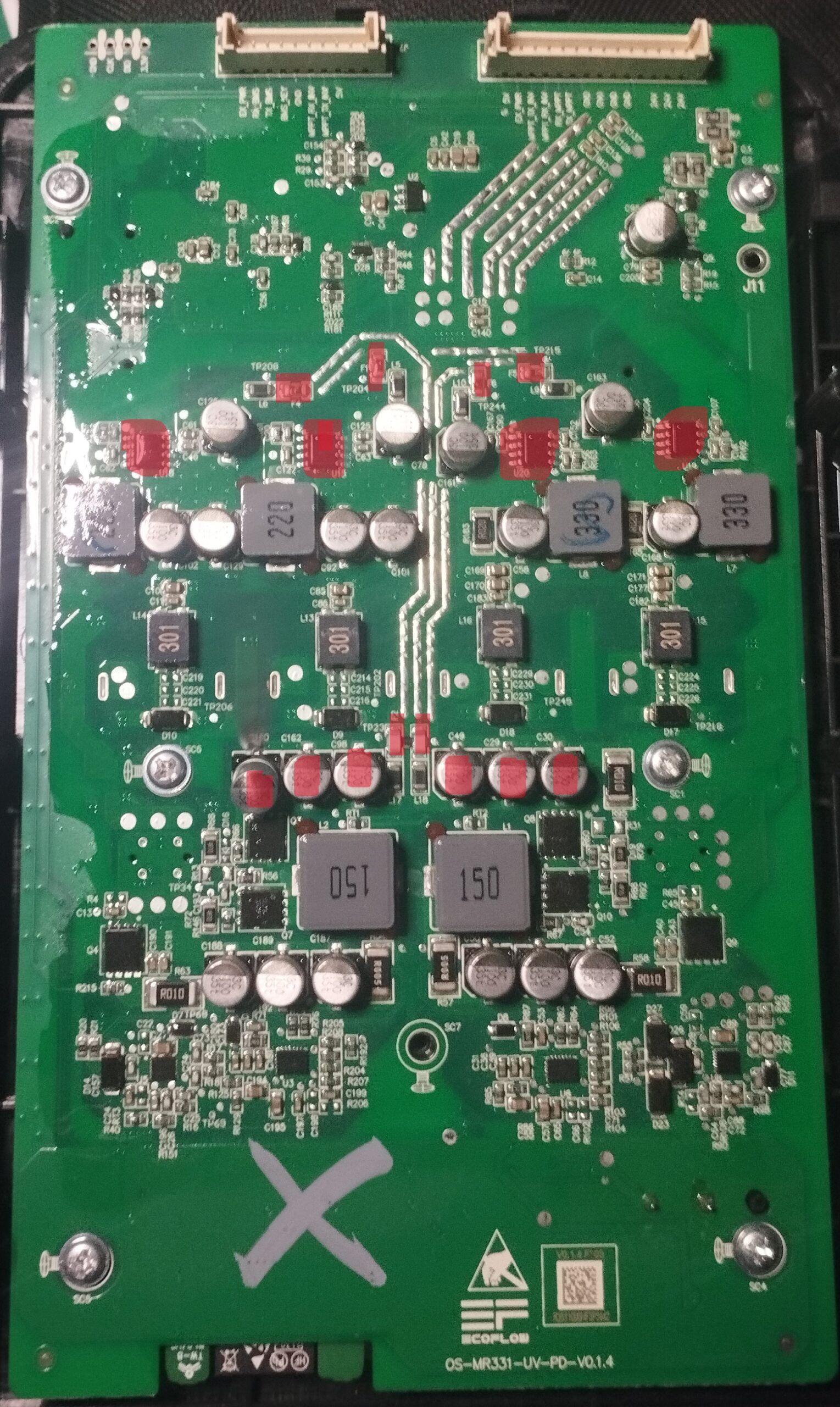

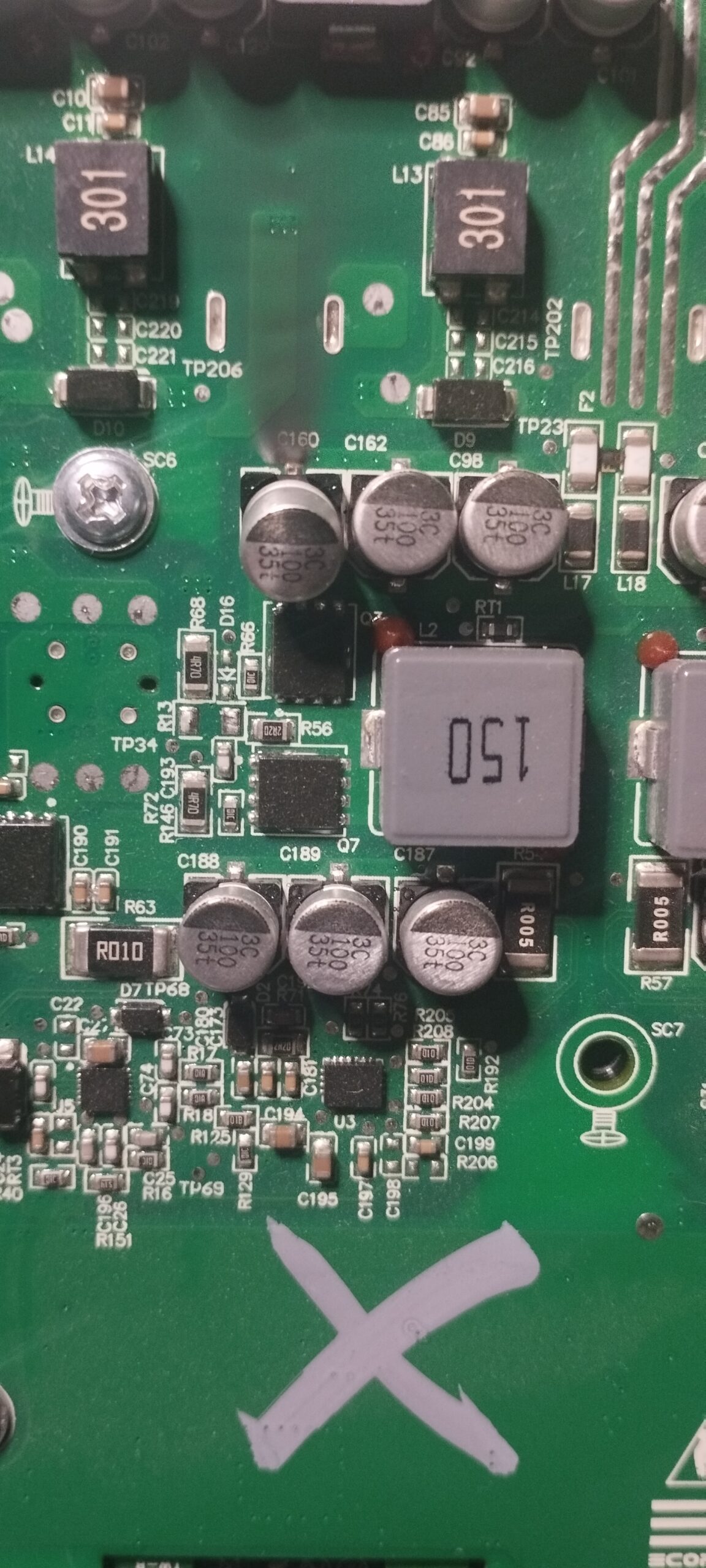

На платі дисплею DP замінено:
запобіжники на 3А (маркування “Р”) – 4 шт
запобіжники на 7А (маркування “V”) – 2 шт (поставив на 6.3А)
мікросхема IP5636 – 2 шт
мікросхема IP5625T – 2 шт
SMD конденсатори EEEFK1V101XP – 100х35 – 6 шт
Станція 2 (…16)
Заводський брак.

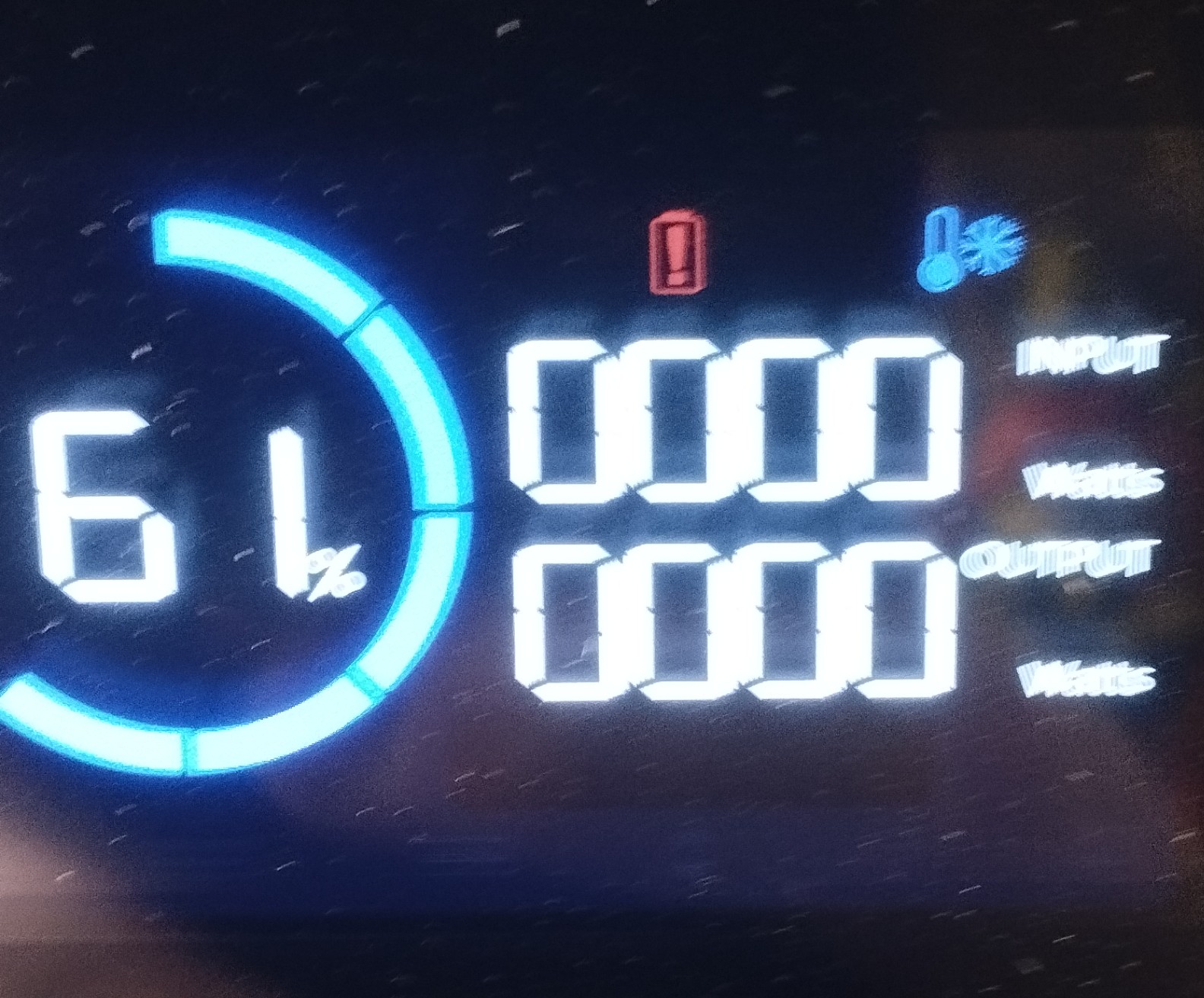

Помилка по батареї і температурі.
Очевидно при збиранні був збитий і залитий герметиком датчик температури на акумуляторній батареї.
Відновлено терморезистор на 10 кОм
